Поливиниловый спирт

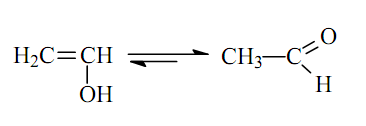

Поливиниловый спирт (ПВС, международное PVOH, PVA или PVAL) — искусственный, водорастворимый, термопластичный полимер. Синтез ПВС осуществляется реакцией щелочного/кислотного гидролиза или алкоголиза сложных поливиниловых эфиров. Основным сырьём для получения ПВС служит поливинилацетат (ПВА). В отличие от большинства полимеров на основе виниловых мономеров, ПВС не может быть получен непосредственно из соответствующего мономера — винилового спирта (ВС). Некоторые реакции, от которых можно было бы ожидать получения мономерного ВС, например присоединение воды к ацетилену, гидролиз монохлорэтилена, реакция этиленмонохлоргидрина с NaOH, приводят к образованию не винилового спирта, а ацетальдегида. Ацетальдегид и ВС представляют собой кето- и енольную таутомерные формы одного и того же соединения, из которых кето-форма (ацетальдегид) является намного более устойчивой, поэтому синтез ПВС из мономера — невозможен:

История

Поливиниловый спирт впервые был получен в 1924 году химиками Германом (Willi Herrmann) и Гонелем (Wolfram Haehnel) реакцией омыления при омылении раствора поливинилового эфира стехиометрическим количеством гидроксида калия KOH. Исследования в области получения ПВС в начале прошлого века проводили ученые Гонель, Германн (Hermmann) и Херберт Берг (Berg). Классический способ омыления проводился в среде в абсолютизированного (осушенного) этилового спирта при соотношении 0,8 моль омыляющего агента на 1,0 моль ПВА, при этом происходило практически полное омыление ПВА. Было найдено, что поливиниловый спирт может быть получен реакцией переэтерификации поливинилацетата ПВА) в присутствии каталитических количеств щелочи. Данная реакция является классическим примером — полимераналогичного превращения. За 80 лет исследований накоплен достаточно большой экспериментальный материал по проблеме получения ПВС. Детальный обзор литературы посвящённой ПВС представлен в монографиях С. Н. Ушакова (1960 г.), А. Финча (1973, 1992 гг.), М. Э. Розенберга (1983 г.) и Т. Сакурады (1985 г.).

Синтез и получение

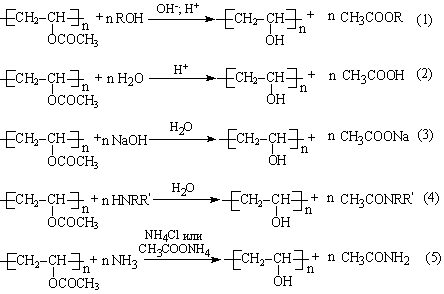

В настоящее время промышленный синтез ПВС осуществляют путём полимераналогичных превращений, в частности, с использованием в качестве исходных полимеров простых и сложных поливиниловых эфиров, таких как ПВА. К основным способам получения ПВС можно отнести различные варианты омыления ПВА в среде спиртов или в воде в присутствии оснований и кислот. В зависимости от используемой среды и типа катализатора, процессы омыления ПВА можно представить следующей общей схемой:

Приведённые схемы реакций можно разбить на три группы: алкоголиз (1), щелочной или кислотный гидролиз (2,3) и аминолиз (4,5). Синтез ПВС через реакцию полиальдольной конденсации из ацетальдегида до настоящего времени оканчивался получением низкомолекулярного полимера. Из всего массива литературных данных, посвящённых разработке методов синтеза ПВС, можно выделить пять основных направлений:

1. Алкоголиз сложных поливиниловых эфиров в среде осушенных низших алифатических спиртов (C1-C3), в частности метанола, в присутствии гидроксидов щелочных металлов. Процесс щелочного алкоголиза сопровождается гелеобразованием.
2. Алкоголиз в присутствии кислот. Количество заявленных работ для этого способа намного меньше, чем для щелочного омыления. Процесс кислотного алкоголиза, так же как и в случае омыления ПВА по механизму реакции щелочного алкоголиза, сопровождается гелеобразованием.
3. Щелочной алкоголиз и гидролиз в смеси низших алифатических спиртов с другими растворителями (диоксан, вода, ацетон, бензин или сложные эфиры). При использовании смесей, компонентом которых является вода, практически во всех случаях её концентрация не превышает 10 % и омыление сопровождается образованием геля.
4. Получения ПВС по механизму реакции гидролиза в присутствии кислотных или щелочных агентов, где в качестве реакционной среды выступает вода.
5. Разработка специального аппаратурного оформления, позволяющего решить технологические проблемы, связанные с гелеобразованием в процессе омыления ПВА.

Основным и главным недостатком используемых технологий является образование жесткого геля в полном объёме реакционного аппарата при достижении конверсии порядка 50 % и неполная степень гидролиза ПВА. Технологическое решение данной проблемы заключается в разбавлении реакционной системы или использованию поточной схемы получения ПВС, увеличению времени синтеза, нагрев. Однако это приводит повышенному потреблению растворителя и, соответственно, необходимости его регенерации после синтеза, а нагрев в присутствии омыляющего агента к деструкции полимера. Другим способом является использование мешалок специальной конструкции (снабжённых лезвиями) для измельчения геля, однако это использование специальных реакторов или мешалок удорожает конечную себестоимость ПВС. Кроме того, вышеуказанные методы используются для получения широкого спектра сополимеров поливинилацетат-поливиниловый спирт.

Структура и свойства

Химическая структура

В связи с тем, что исходный полимер (поливинилацетат) для получения поливинилового спирта получают реакцией полимеризации по типу «голова к хвосту», то и полученный ПВС имеет подобное строение. Общее число мономерных звеньев присоединённых по типу «голова к голове» находится на уровне 1—2 % и полностью зависит от их содержания в исходом поливинилацетате. Звенья присоединённые по типу «голова к голове» оказывают большое значение на физические свойства полимера, а также на его растворимость в воде. Как правило, ПВС является слаборазветвленным полимером. Разветвленность обусловлена реакцией передачи цепи на стадии получения поливинилацетата. Центры разветвленности являются наиболее слабыми местами полимерной цепи и именно по ним происходит разрыв цепи при реакции омыления и, как следствие, уменьшение молекулярной массы полимера. Данное утверждение для механизма омыления ПВА является общепринятым, но до настоящего времени отсутствуют публикации и экспериментальные данные подтверждающие это. Степень полимеризации ПВС составляет 500—2500 и не совпадает со степенью полимеризации исходного ПВА при любых способах омыления.

Степень гидролиза ПВС зависит от будущего его применения и лежит в области 70 — 100-моль%. В зависимости от условий и типа частичного омыления, остаточные ацетатные группы могут быть расположены по цепи полимера статистически или в виде блоков. Распределение остаточных ацетатных групп влияет на такие важные характеристики полимера как температура плавления, поверхностное натяжение водных растворов или защитных коллоидов и температура стеклования.

Поливиниловый спирт, полученный из поливинилацетата, является тактическим полимером. Кристалличность ПВС обусловлена наличием большого числа гидроксильных групп в полимере. На кристалличность полимера также оказывают влияние предыстория получения полимера, разветвленность, степень гидролиза и тип распределения остаточных ацетатных групп. Чем выше степень гидролиза, тем выше кристалличность образца ПВС. При термической обработке полностью омыленного продукта его кристалличность повышается и приводит к снижению его растворимости в воде. Чем выше число остаточных ацетатных групп в ПВС, тем меньше образование кристаллических зон. Исключением для растворимости является аморфизованный ПВС. Ввиду малой исходной кристалличности, полимер (независимо от молекулярной массы) превосходно растворяется в воде.

Физические свойства

Поливиниловый спирт является превосходным эмульгирующим, адгезионным и пленкообразующим полимером. Он обладает высокой прочностью на разрыв и гибкостью. Эти свойства зависят от влажности воздуха, так как полимер адсорбирует влагу. Вода действует на полимер как пластификатор. При большой влажности у ПВС уменьшается прочность на разрыв, но увеличивается эластичность. Температура плавления находится в области 230 °C (в среде азота), а температура стеклования 85 °C для полностью гидролизованной формы. На воздухе при 220 °C ПВС необратимо разлагается с выделением СO, CO2, уксусной кислоты и изменением цвета полимера с белого на темно-коричневый. Температура стеклования и температура плавления зависят от молекулярной массы полимера и его тактичности. Так, для синдиотактического ПВС температура плавления лежит в области 280 °C, а температура стеклования для сополимера ПВС-ПВА с содержанием звеньев ПВА 50-моль% находится ниже 20 °C. Аморфизованный ПВС не имеет характерной эндотермической области отвечающей за плавление кристаллической фазы, однако его термическое разложение идентично ПВС полученному классическим способом.

Химические свойства

Поливиниловый спирт стабилен в отношении масел, жиров и органических растворителей.

Применение

• Загуститель и адгезионный материал в шампунях, клеях, латексах
• Барьерный слой для СО2 в бутылках из ПЭТФ (полиэтилентерефталат)
• Составная часть продуктов гигиены для женщин и по уходу за детьми
• Продукт для создания защитного слоя шлихты в производстве искусственных волокон
• Временная стабилизация эластичных тканей перед пошивом
• В пищевой промышленности в качестве эмульгатора
• Водорастворимые плёнки в процессе изготовления упаковочных материалов
• Иммобилизация клеток и энзимов в микробиологии
• Производство поливинилацеталей, напр. поливинилбутиралей
• В растворах для глазных капель и контактных линз в качестве лубриканта
• При нехирургическом лечении онкологических заболеваний — в качестве эмболизирующего агента
• В качестве поверхностно-активного вещества для получения капсулированных наночастиц
• Компонент препарата йодинол
• Водорастворимые поддержки в 3Д печати

Торговые марки поливинилового спирта - Kartonol, Alcotex, Elvanol, Gelvatol, Gohsenol, Lemol, Mowiol, Rhodoviol и Polyviol.
